Hogyan válasszuk ki az elektromos szekrény méreteit a vezérlőpanelekhez és az áramelosztáshoz

Oct 21, 2026

Hagyjon üzenetet

Kiválasztáselektromos szekrénya méretekhez többre van szükség, mint a rendelkezésre álló beépítési hely mérésére. A burkolatnak el kell fogadnia az elektromos alkatrészeket, elegendő helyet kell biztosítania a kábelezéshez, támogatnia kell a hőelvezetést, és lehetővé kell tennie a technikusok számára, hogy hozzáférjenek a berendezésekhez karbantartás céljából.

A vezérlőpanelek és az áramelosztó rendszerek esetében a szekrények méretezésének az alkatrészek elrendezésén, a kábelcsatlakozásokon, a telepítési környezeten és a jövőbeni bővítési követelményeken kell alapulnia. A strukturált megközelítés segít megelőzni a túlzsúfoltságot és a szükségtelen beépítési költségeket.

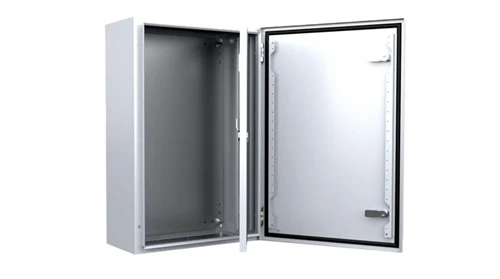

How to Select Electrical Cabinet Dimensions for Control Panels and Power Distribution

A szekrény funkciója határozza meg belső elrendezését és helyigényét.

Vezérlőpanelek: Általában PLC-k, relék, mágneskapcsolók, tápegységek, sorkapcsok és kommunikációs modulok helyezhetők el.
Áramelosztó szekrények: Helyet igényelhetnek a megszakítók, gyűjtősínek, mérők, védőeszközök és nagy tápkábelek.
Integrált vezérlőrendszerek: Külön területekre lehet szükség az erősáramú berendezések, vezérlőáramkörök és kommunikációs eszközök számára.

A méretek kiválasztása előtt készítsen egy alkatrészlistát, és erősítse meg az egyes eszközök felszerelési módját, csatlakozási pozícióit és a gyártó által megadott távolságokat.

Minden méret a szekrény kialakításának más-más részét érinti.

Dimenzió	Fő szempontok
Szélesség	Alkatrészek elrendezése, vezetékek, sorkapcsok és oldalsó hézagok
Magasság	Függőleges berendezéselrendezés, kábelbevezetés és az alkatrészcsoportok közötti térköz
Mélység	Alkatrészvetítés, kábelhajlítás, hátsó csatlakozások és ajtóra szerelhető eszközök

A szélességet gyakran befolyásolja a sorokba rendezett alkatrészek száma. A magasság függ a függőleges elrendezéstől és a kábelbevezetési helyektől, míg a mélységnek illeszkednie kell a kiálló kapcsokhoz és a csatlakoztatott kábelekhez.

Fontos: A külső méretek nem egyeznek meg a használható belső méretekkel. A burkolatfalak, ajtók, szerelőlapok és szerkezeti szerelvények csökkentik a rendelkezésre álló helyet.

A szerelési elrendezést a burkolat méretének véglegesítése előtt meg kell erősíteni. A DIN-sínek, szerelőlapok és tartókeretek egyaránt befolyásolják az alkatrészek elhelyezését és a rendelkezésre álló helyet.

Az elrendezés tervezése során vegye figyelembe a következőket:

Síntávolság: Hagyjon helyet az alkatrészek beszereléséhez, a terminálhoz való hozzáféréshez és az eltávolításhoz.
Szerelési szilárdság: Ellenőrizze a tartószerkezetet nehéz eszközök, például transzformátorok és nagy megszakítók számára.
Berendezések csoportosítása: A csatlakoztatott alkatrészeket elektromos funkcióik és bekötési követelményeik szerint rendezze el.
Szerviz hozzáférés: Kerülje el azokat az elrendezéseket, amelyek nehezen hozzáférhetővé teszik a gyakran szervizelt alkatrészeket.

A méretezett szerelési rajz segít azonosítani a berendezések, a vezetékcsatornák és a szerkezeti elemek közötti interferenciát a gyártás előtt.

Aszekrényzárt és nyitott állapotban is illeszkednie kell a telepítési helyre. A közeli falak, gépek, csövek és a szomszédos burkolatok korlátozhatják az ajtó mozgását és a karbantartáshoz való hozzáférést.

Ellenőrizze ezeket a telepítési feltételeket:

Elérhető falfelület vagy padlófelület.
Az ajtó lengési iránya és nyitási távolsága.
Hozzáférés a kezelő fogantyúkhoz, mérőórákhoz és kapcsolókhoz.
A burkolat eltávolításához vagy az alkatrészek cseréjéhez szükséges hely.
Szerelési szilárdság és padlóterhelés nagyobb szekrényekhez.

Többszekrényes telepítés esetén a végső méretek meghatározása előtt ellenőrizze a szomszédos egységek közötti távolságot. Az alkalmazandó elektromos biztonsági követelményeknek és a helyszíni előírásoknak kell iránymutatást adniuk a munkaterülettel kapcsolatos döntéseknél.

A szekrény méretei befolyásolják a berendezés elrendezését, de a megfelelő hűtés függ a tényleges hőterheléstől és a választott hűtési módtól.

Az olyan eszközök, mint a frekvenciaváltók, transzformátorok és tápegységek működés közben jelentős hőt termelhetnek.

A hőigény értékelésénél:

Becsülje meg a hőleadást a gyártó adataival vagy műszaki számításokkal.
Adott esetben különítse el a hőtermelő berendezéseket a hőmérséklet-érzékeny eszközöktől.
Szükség esetén tartson helyet ventilátorok, szűrők, hőcserélők vagy légkondicionáló berendezések számára.
Tartsa szabadon a szellőzési útvonalakat, és biztosítson hozzáférést a szűrőcseréhez.
Győződjön meg arról, hogy a hűtési elrendezés továbbra is kompatibilis a szükséges IP-besorolással.

A hűtőberendezéseket a kezdeti elrendezésben kell szerepeltetni, nem pedig a szekrény méreteinek jóváhagyása után.

Az anyagválasztás a telepítési környezettől, a szerkezeti követelményektől és a korróziónak való kitettségtől függ.

Anyag	Kulcsfontosságú szempontok
Szénacél	Általában ipari burkolatokhoz használják; a felület védelme fontos
Rozsdamentes acél	Megnövelt korrózióállóságot igénylő alkalmazásokhoz alkalmas
Alumínium	Figyelembe kell venni, ha fontos a kisebb burkolat súlya
Horganyzott acél	Horganyzott felületet biztosít a korrózióvédelem érdekében

Az anyagválasztást a lemezvastagsággal, a szekrény méretével, az ajtószerkezettel és a várható terheléssel együtt kell értékelni. A felületkezelésnek, például a porfestésnek is meg kell felelnie a környezeti feltételeknek és a projekt specifikációinak.

A kábelbevezetési pozíciók befolyásolják a belső elrendezést, a kivágási helyeket és a kábeltömszelencék felszerelését. Ezeket a gyártási rajzok jóváhagyása előtt meg kell erősíteni.

Alsó bemenet: További helyet igényelhet a csatlakozók felé emelkedő kábelek számára.

Felső bemenet: Befolyásolhatja az alkatrészek elrendezését a felső rész közelében.

Oldalsó bejárat: A közeli falak vagy a szomszédos berendezések korlátozhatják.

Védelmi követelmények: A tömítéseknek, tömszelencéknek, ajtóknak és nyílásoknak el kell fogadniuk a burkolat meghatározott védelmi szintjét.

A szükséges IP-besorolásnak tükröznie kell a pornak és víznek való tényleges kitettséget. A szellőzőnyílásokat vagy a hűtőfelületeket is figyelembe kell venni a burkolat védelmének értékelésekor.

A szekrényrajzoknak figyelembe kell venniük a lemezgyártást, összeszerelést és a mérettűréseket. A lézeres vágás, CNC hajlítás, lyukasztás és hegesztés egyaránt befolyásolja a burkolat előállítását.

A terv kiadása előtt ellenőrizze:

Külső méretek és belső szerelési pozíciók.
Rögzítési furatok helyei és műszerkivágások.
Lapvastagság, anyag és felületkezelés.
Ajtóbeállítás, zsanérhelyzetek és reteszelések.
Interfészek meglévő gépekkel vagy szomszédos szekrényekkel.

Szigorú telepítési korlátokkal rendelkező projektek esetén a rajz áttekintése vagy a mintaellenőrzés segíthet az alkatrészek illeszkedésének megerősítésében, mielőtt egy nagyobb gyártási rendelés folytatódna.

A teljes specifikáció segít a gyártónak felmérni a tervezést és azonosítani a hiányzó információkat a gyártás előtt.

Specifikáció	Megadandó információk
Méretek	Szükséges szélesség, magasság és mélység
Alkalmazás	Vezérlőpult, áramelosztás vagy automatizálás
Anyag	Megadott fém- és lemezvastagság
Belső elrendezés	Szerelőlemezek, DIN-sínek és alkatrészek pozíciói
Kábelbemenet	Nyitási pozíciók, méretek és tömszelence követelmények
Ajtó konfiguráció	Egy- vagy kétajtós, zsanérok és zárak
Védelmi besorolás	Szükséges IP-besorolás és működési környezet
Befejezés	A bevonat típusa, színe és felületi követelményei

Ahol lehetséges, biztosítson alkatrész ütemezést és méretezett elrendezési rajzot. Ha néhány részlet eldöntetlen marad, egyértelműen azonosítsa azokat, hogy áttekinthetőek legyenek a gyártás előtt.

Prota, az Anji Huacheng Electrics Co., Ltd. márkája fémházakat és elektromos szekrényeket gyárt ipari és OEM alkalmazásokhoz.

Gyártási folyamatai közé tartozik a lézervágás, CNC hajlítás, lyukasztás, hegesztés és felületkezelés. Speciális méretigényű projekteknél a szekrénykonfigurációk az ügyfelek rajzaiból, alkatrész-elrendezésekből, mintákból vagy műszaki specifikációkból alakíthatók ki.

A testreszabás kiterjedhet:

A ház szélessége, magassága és mélysége.
Szerelőlap és alkatrészek elrendezése.
Kábelnyílások és bemeneti pozíciók.
Ajtószerkezetek, zsanérok és zárak.
Anyag és felületkezelés.

Az alkatrészlista, a telepítési korlátok, a kábelvezetési terv és a szükséges védelmi minősítés megadása segít tisztázni a szekrény kialakítását a gyártás megkezdése előtt.
